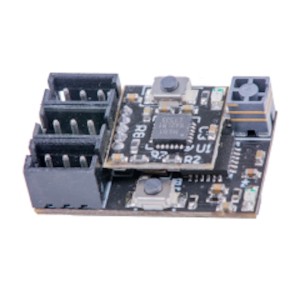

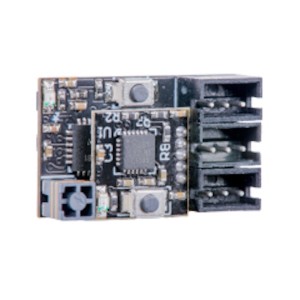

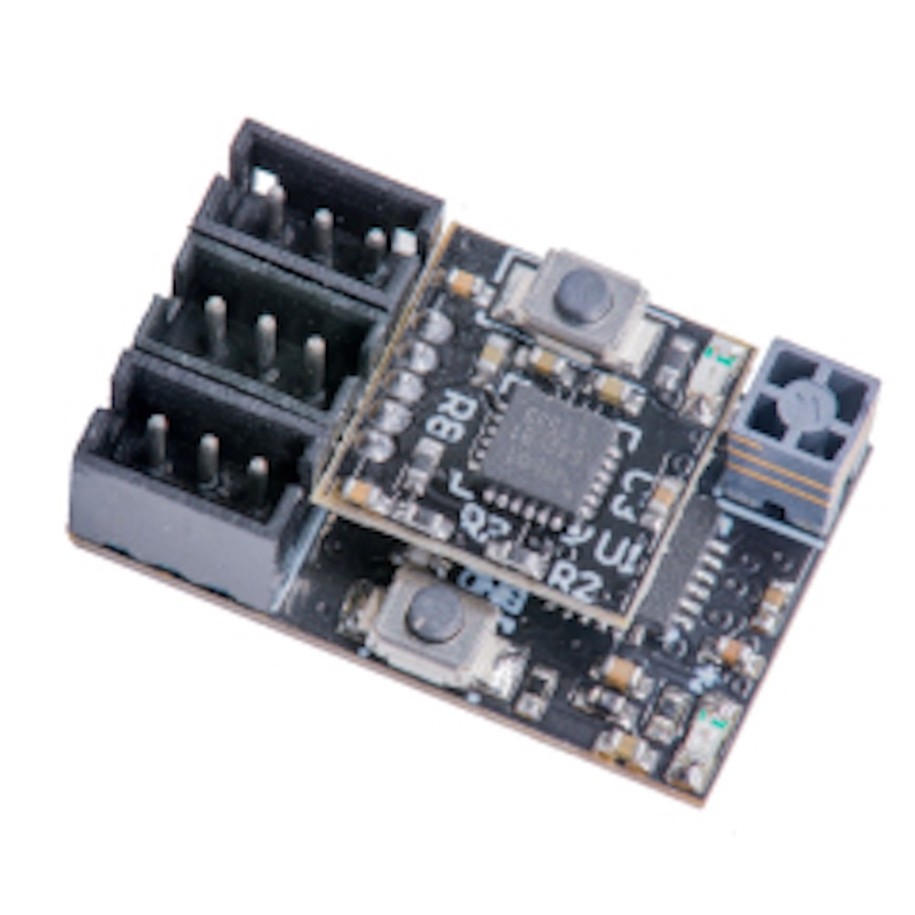

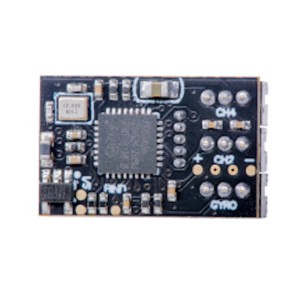

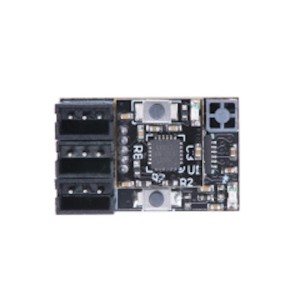

RICEVITORE ANTENNA GYRO FLYSKY NB4 NANO 4CH TOWER

Descrizione:

Questo ricevitore RC 2.4G utilizza il protocollo AFHDS3 ed è dedicato al trasmettitore FLYSKY Noble NB4. Ha un'antenna singola, utilizza la trasmissione bidirezionale e presenta un design compatto unico che consente di risparmiare spazio.

Trasmettitori compatibili:

FLYSKY Noble NB4

FLYSKY Noble NB4 Pro

FLYSKY PL18

FLYSKY Noble NB4+

FLYSKY Noble NB4 Pro+

Caratteristiche:

1. Compatibile con il protocollo FLYSKY AFHDS3

2. CPU ad alte prestazioni che migliora la sensazione di controllo di precisione

3. GYRO integrato ad alte prestazioni a doppia sensibilità con configurazione EPA

4. L'antenna a torre fornisce sia un buon segnale di ricezione che un risparmio di spazio

5. Dimensioni nano (19 mm x 12 mm)

6. Funzione di sicurezza aggiuntiva

7. Tensione di esercizio 3,5 V - 12 V

8. Peso: 3 g

Collegamento:

1. Premere il pulsante BIND e accendere il ricevitore, il LED del ricevitore lampeggerà rapidamente.

2. Mettere il trasmettitore in modalità di collegamento. Il LED del ricevitore lampeggerà lentamente quando il collegamento è riuscito.

3. Scollegare l'alimentazione del ricevitore e ricollegare il cavo di alimentazione al ricevitore. Ora dovrebbe funzionare normalmente.

Metodo di cablaggio:

Istruzioni:

Ricevitore: collegare al canale servo del ricevitore (GYRO); ESC (CH2)

Prestare attenzione al funzionamento. Impostarlo dopo aver associato correttamente il ricevitore.

La sensibilità del giroscopio è controllata dal valore CH3 e può essere regolata sul trasmettitore. Quando il valore CH3 è 0%, la sensibilità è zero. Regolare il valore CH3 a -100% o 100% per ottenere il 100% di sensibilità. Regolando il valore CH3 a -100% o regolando il valore CH3 al 100% si avranno diverse curve di sensibilità. GYRO fornisce 2 diverse curve di sensibilità ottimizzate per la deriva.

-100%-0% è la sensibilità della sensibilità,

0%-100% è la sensibilità di rilassamento.

GYRO fornisce 2 diverse curve di sensibilità ottimizzate per la deriva.

1. (-100 a 0 modalità master) La velocità di reazione è estremamente rapida, non adatta ai principianti.

2. (da 0 a +100 modalità normale) La velocità di reazione è moderata, la modalità preferita, consigliamo questa modalità.

Consigliamo di regolare la sensibilità della corsa CH3 su (tra il 35% e il 60%)

Informazioni sulla regolazione EPA del giroscopio

Per prima cosa regola il valore EPA di cui hai bisogno sul trasmettitore (svolta a sinistra e a destra).

Impostazione EPA (avanti):

1. Impostazione avanti del giroscopio

Per prima cosa premi il pulsante "SETUP" del giroscopio, quindi accendi l'interruttore di alimentazione ESC.

Il LED del giroscopio (prima lampeggerà una volta → poi lampeggerà lentamente → lampeggerà rapidamente → poi lampeggerà lentamente) in questo momento rilascerà il tasto di impostazione (dopo il lampeggio lento, puoi attendere 2 secondi prima di rilasciarlo per assicurarti di entrare nella modalità di impostazione).

Per prima cosa gira il telecomando nella posizione "EPA" sinistra (gira all'estrema sinistra), rimani per alcuni secondi, quando il giroscopio salva la posizione "EPA" sinistra, il servo torna automaticamente alla posizione centrale.

Quindi ruotare il telecomando nella posizione "EPA" corretta (girare all'estrema destra), rimanere in questa posizione per alcuni secondi, quando il giroscopio salva la posizione "EPA" corretta, il servo torna automaticamente alla posizione centrale e il gioco è fatto.

2. Impostazione inversa del giroscopio

Premere prima il pulsante "SETUP" del giroscopio, quindi accendere l'interruttore di alimentazione ESC.

Il LED del giroscopio lampeggerà (una volta → lampeggio lento → lampeggio veloce → lampeggio lento di nuovo), rilasciare il pulsante di impostazione in questo momento (è possibile attendere 2 secondi dopo il lampeggio lento prima di rilasciarlo per assicurarsi di entrare nella modalità di impostazione)

Per prima cosa ruotare il telecomando nella posizione "EPA" corretta (girare all'estremità più a destra), rimanere in questa posizione per alcuni secondi, quando il giroscopio salva la posizione "EPA" corretta, il servo torna automaticamente alla posizione centrale.

Quindi ruotare il telecomando nella posizione "EPA" sinistra (girare all'estremità più a sinistra) e rimanere in questa posizione per alcuni secondi. Quando il giroscopio salva la posizione "EPA" sinistra, il servo torna automaticamente alla posizione centrale e l'impostazione è completata

Si consiglia di regolare la sensibilità della corsa CH3 su (tra il 35% e il 60%)

Reimpostare il giroscopio FLYSKY AFHDS3  (o il ricevitore del giroscopio)

Quando il servo trema, il giroscopio non può funzionare correttamente.

Spegnere l'alimentazione del telecomando/controller:

1. Premere prima il pulsante "SETUP" del giroscopio, quindi accendere l'interruttore di alimentazione ESC.

La luce rossa lampeggia, quindi lampeggia rapidamente e continuamente (o non rapidamente e continuamente. Quando ciò non accade, è possibile premere e tenere premuto il pulsante "SETUP" per circa 15-20 secondi.)

Aspettare che il lampeggio lento si riprenda, rilasciare il pulsante "SETUP" e quindi premere rapidamente il pulsante "SETUP" del giroscopio 3 volte.

2. Spegnere l'alimentazione del sistema

3. Ripetere i passaggi 1-3 una volta.

4. Accendere il telecomando/controller

5. Premere prima il pulsante "SETUP" del giroscopio, quindi accendere l'interruttore di alimentazione ESC.

Il LED del giroscopio (prima lampeggerà una volta → poi lampeggerà lentamente → lampeggerà rapidamente → poi lampeggerà lentamente) a questo punto rilascerà il pulsante di configurazione (dopo il lampeggio lento, puoi attendere 2 secondi prima di rilasciarlo per assicurarti di entrare nella modalità di configurazione).

La confezione include:

1 x ricevitore

4 x spina JST 3P da 1,5 mm con cavo in silicone di alta qualità
